Spektrumanalysator, Vektor-Netzwerkanalysator 10K-1,5 GHz HF VHF UHF Antennenanalysator Messung der Parameter, Spannungswellenverhältnis, Phase, Verzögerung, Smith -Diagramm mit 2,8 '' Touchscreen

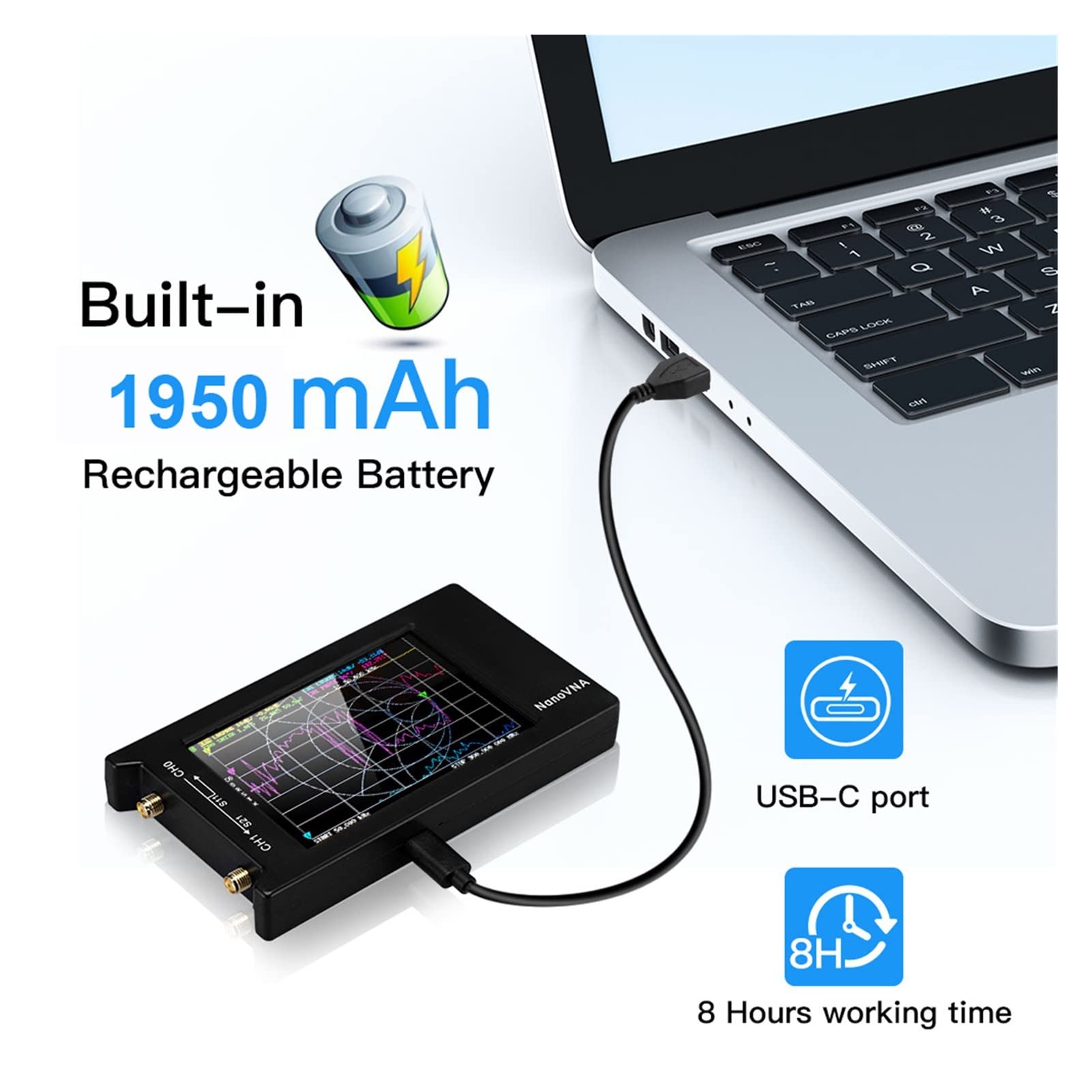

- Dieser Nano VNA ist ein DIY Produkt, das perfekte Messfunktionen des Vektor-Netzwerks bietet, winzig und Handheld, eigenständig mit 4 Zoll LCD Anzeige, tragbar mit Batterie mit 1950mAh oder Batterie oder USB angetrieben.

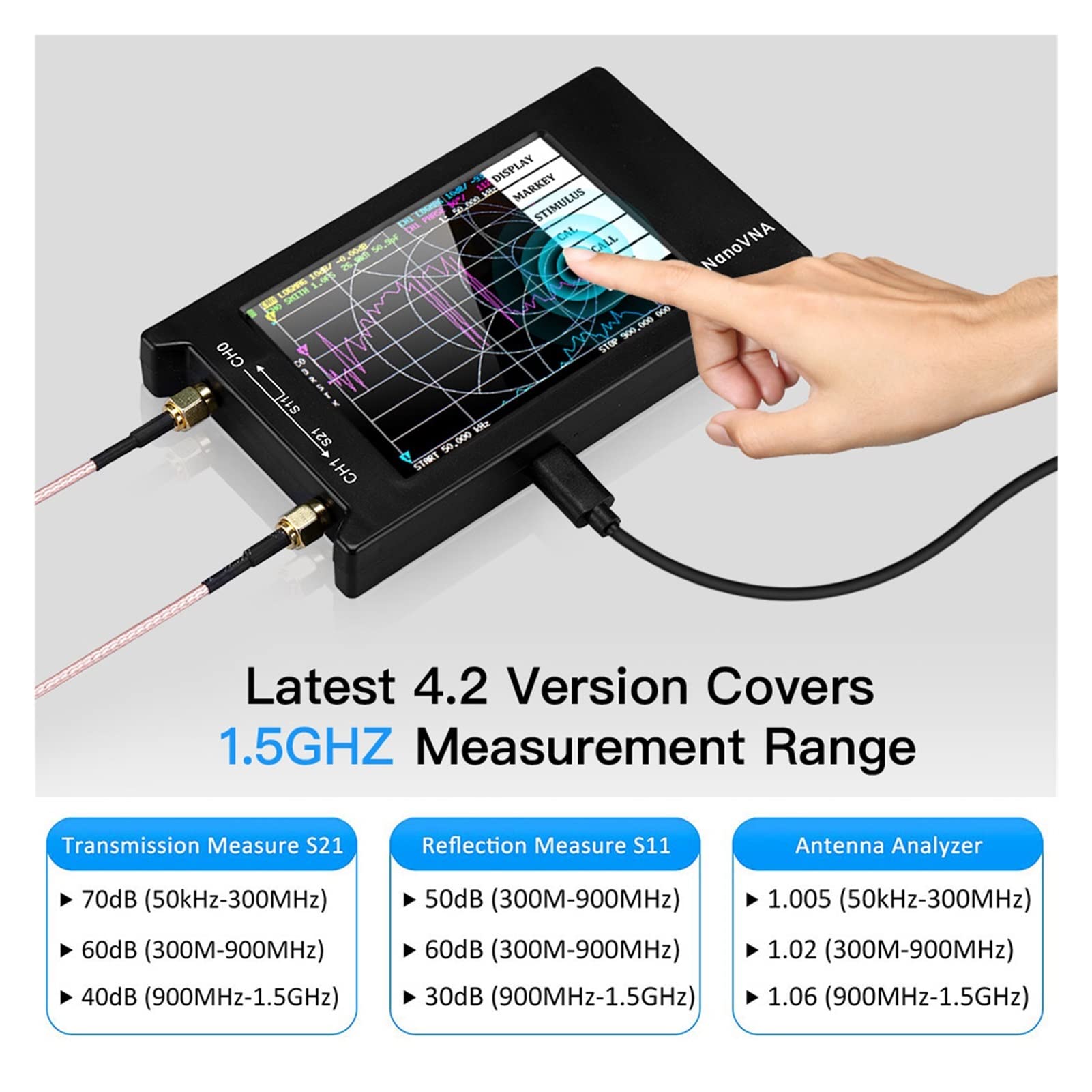

- Der verbesserte Frequenzalgorithmus kann die seltsame harmonische Erweiterung von SI5351 verwenden, um die Messfrequenz von bis zu 1,5 GHz zu unterstützen. Die 5 0K-300m Hz Frequenzbereich des SI5351 -Direktausgangs bietet eine bessere Dynamik von 70 dB, die erweiterte 30 0m-900m Die Hz -Band bietet besser als 60 dB Dynamik und die 90 0M-1.5g Die Hz -Bande ist besser als 40 dB Dynamik.
- Die Standardfirmware -Hauptfunktion wird für die Antennenleistungmessung verwendet. Das TX/RX Die Methode kann die vollständigen S11- und S21 -Parameter messen. Wenn Sie S12 und S22 erhalten müssen, müssen Sie die Verkabelung der Transceiver -Port manuell ersetzen

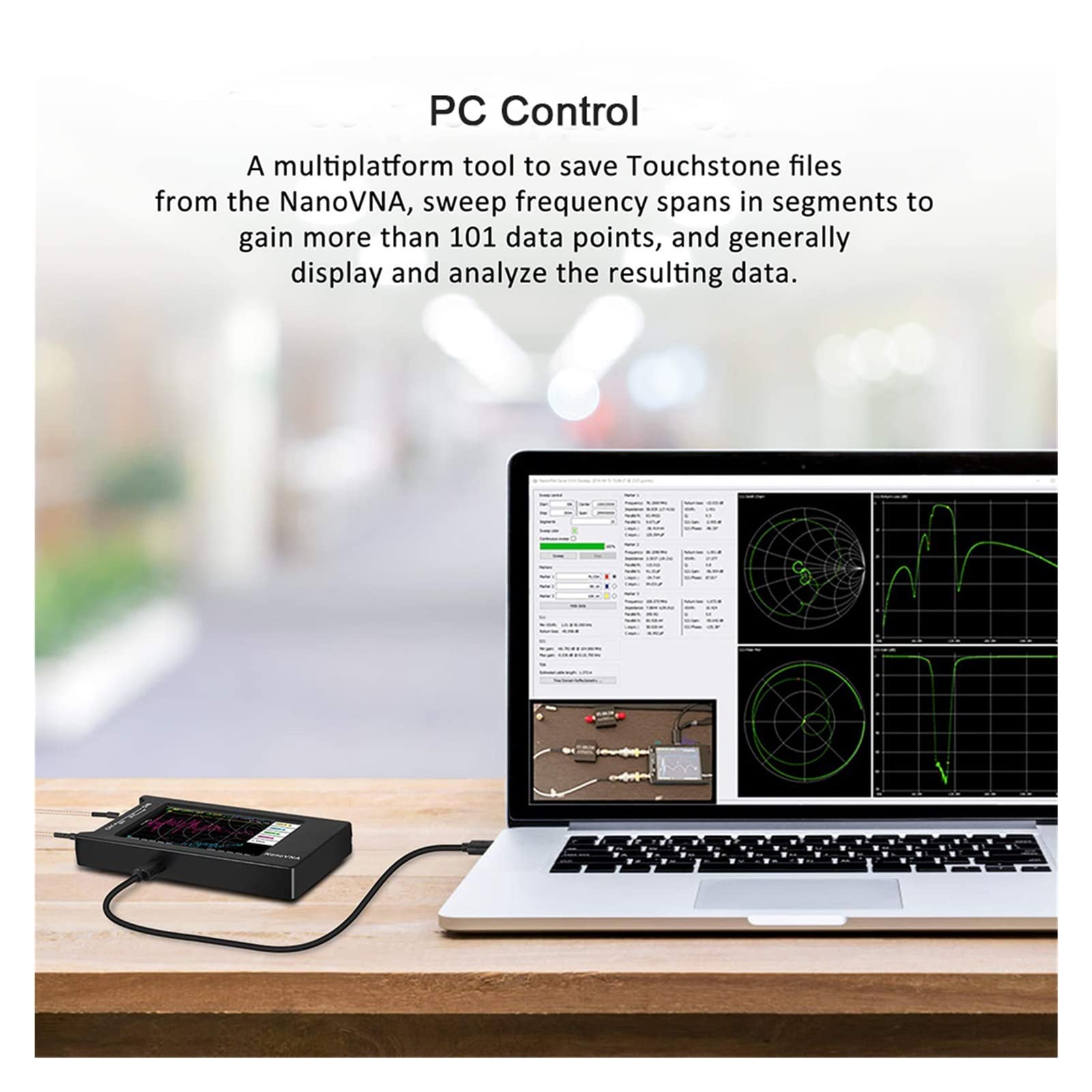

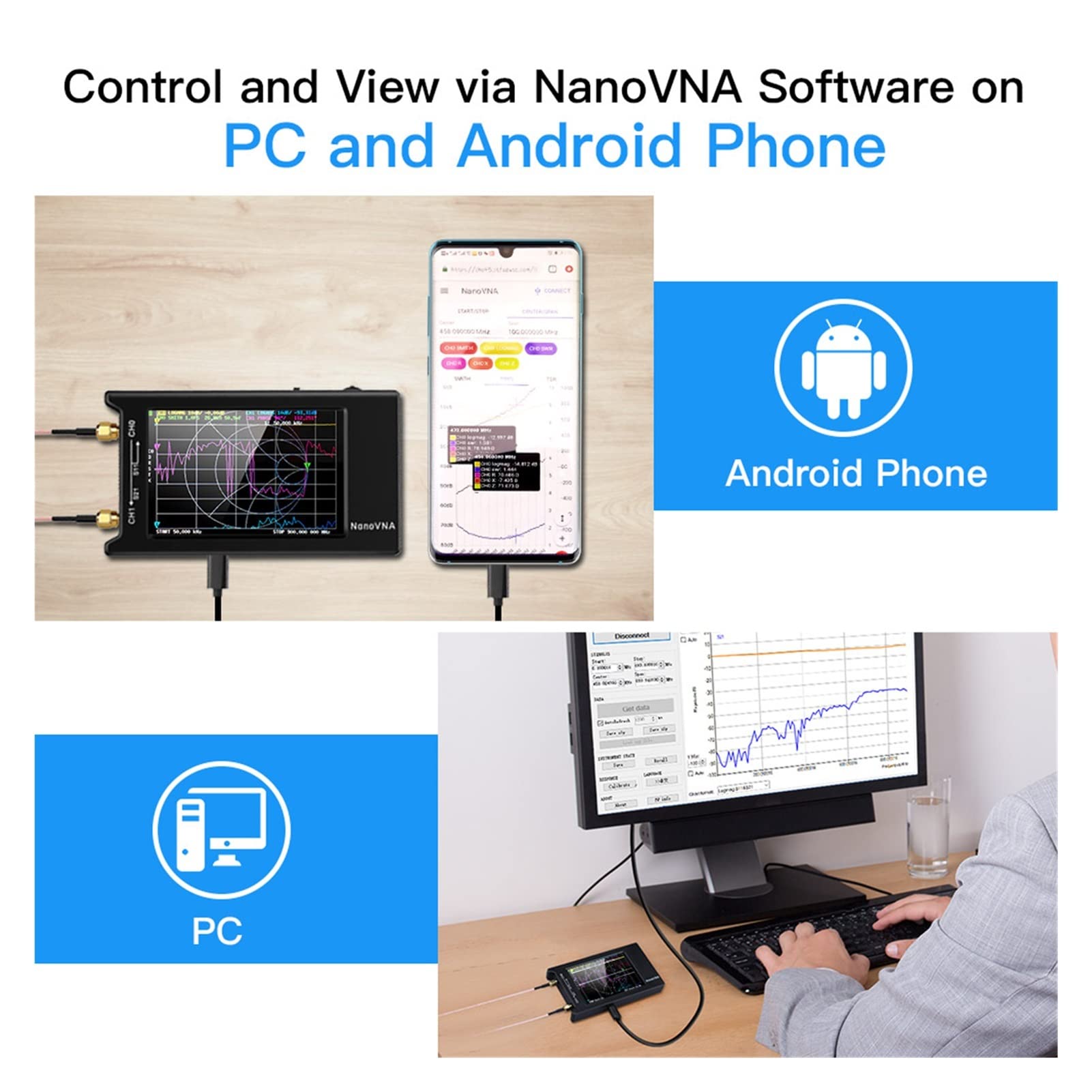

- Verwendung von PC -Software -NAN Ovna Sparer, es kann eine Verbindung zu einer Nan herstellen Ovna und extrahiert die Daten für die Anzeige auf einem Computer und zum Speichern in Touchstone -Dateien. Wir können Touchstone (SNP) -Dateien für verschiedene Funkdesign- und Simulationssoftware über PC -Software exportieren
- Der Metallschild wurde entwickelt, um die externe Interferenz zu verringern und die Messgenauigkeit zu verbessern.
